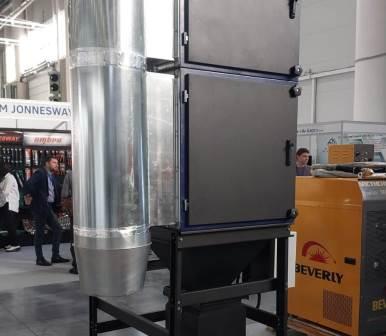

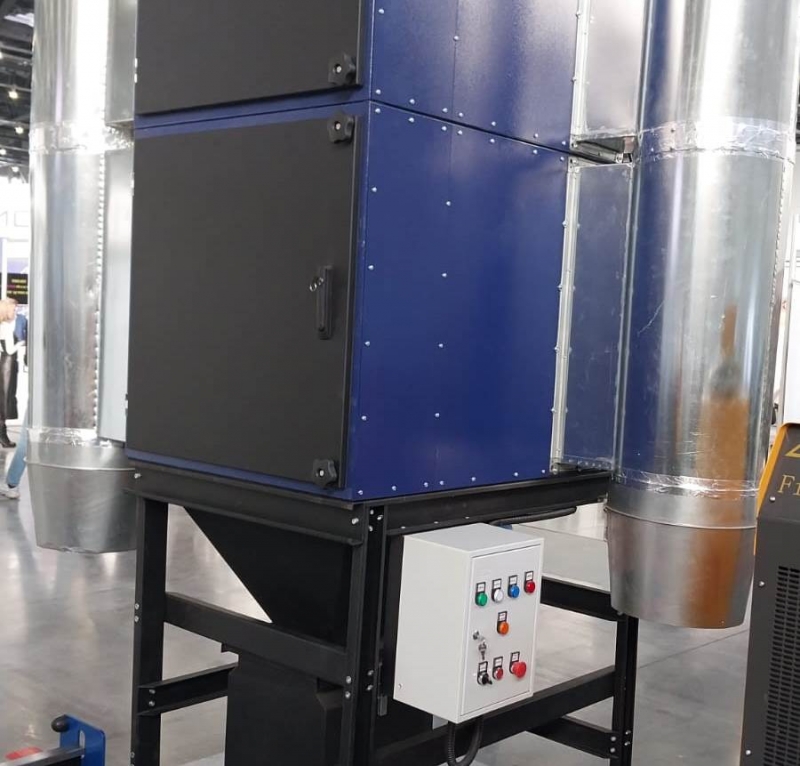

Фильтровентиляционная установка ФВУ 9

650000 руб.

  • Разработано специально для производственных участков с интенсивной загрузкой.
  • На агрегате установлена система искрогашения и автоматической очисткой фильтровальных элементов.
  • Агрегаты, встроенные в систему местной вытяжной вентиляции, удаляют загрязнения и возвращают очищенный воздух в производственное помещение без потери тепла.

Фотографии

Фильтровентиляционная установка предназначена для удаления и очистки воздуха от сухой пыли, порошковой краски и прочих загрязнений (кроме едких и взрывоопасных), возникающих на рабочих местах:
- при сварочных работах,
- при роботизированной сварке
- при плазменной, газовой и лазерной резке,
- при шлифовке и зачистке различных поверхностей
- системы аспирации
- металлообработка
- промышленная пайка

Разработано специально для производственных участков с интенсивной загрузкой.
На агрегате установлена система искрогашения и автоматической очисткой фильтровальных элементов.

Агрегаты, встроенные в систему местной вытяжной вентиляции, удаляют загрязнения и возвращают очищенный воздух в производственное помещение без потери тепла.

Конструкция фильтровентиляционной установки.

Основные блоки и узлы:

  • Искрогаситель — камера предварительной очистки с экранами для защиты от прямого попадания искр и окалин.

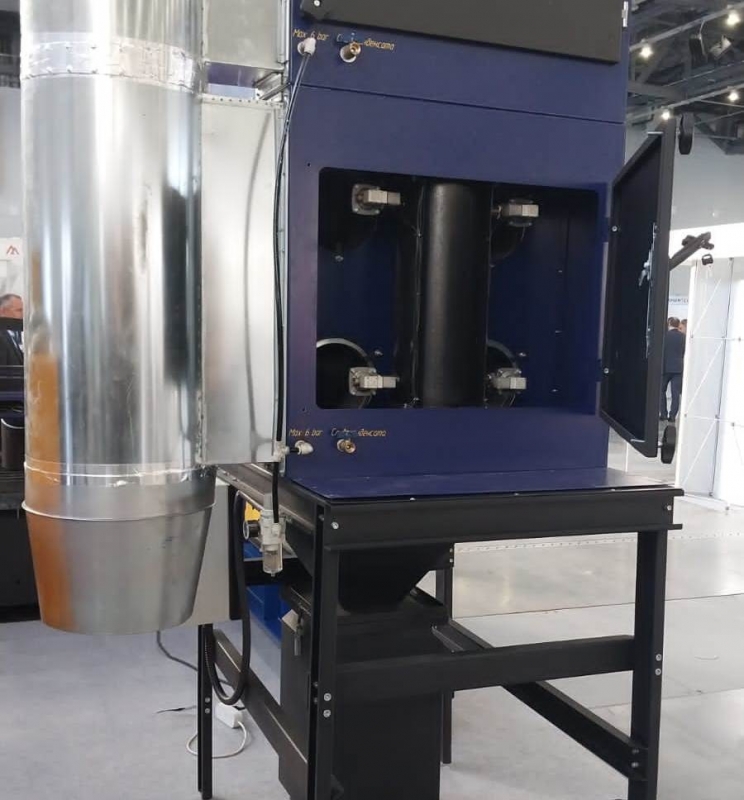

  • Фильтровальная камера, в которой находятся фильтро¬элементы из полиэстера и бункера для сбора пыли. Камера герметично закрывается дверью на четырех быстросъёмных зажимах.
  • Блок пневматической очистки картриджей расположен сверху над фильт¬ровальной камерой и состоит из ресивера сжатого воздуха под давлением 0,6 МПа, подаваемого от наружной сети, и электропневмоклапанов для очищения фильтров импульсами сжатого воздуха.
  • Блок управления для подключения питания к вентилятору и управления блоком пневмоочистки фильтров закреплён на боковой стенке. Блок оснащён предохранителем от перегрузок и коротких замыканий и контроллером, управляющим работой электропневмоклапанов.
  • Масловлагоотделитель закреплён на задней стенке.

Основные узлы (см. схему):

  1. 1. Рама
    2. Вентилятор вытяжки
    3. Бункер для сбора пыли
    4. Конус
    5. Картриджный фильтр
    6. Ресивер
    7. Шумоглушитель
    8. Фильтр тонкой очистки
    9. Съемная крышка
    10. Съемная крышка
    11. Искрогаситель

схема флитровентиляционной установки

  • Сервисная поддержка в течение гарантийного и пост-гарантийного периодов.
  • Наличие складских запасов расходных и запасных частей на территории Российской Федерации.
  • Гарантия на оборудование составляет: 12 месяцев.

    Принцип работы ФВУ 9

    Загрязненный воздух от рабочих мест поступает через местные вытяжные устройства в фильтрационную камеру. Пыль оседает на наружной поверхности зарядного фильтра. Повторяющиеся импульсы сжатого воздуха, направленного противоположно движению загрязненного воздуха, стряхивают осажденные загрязнения с поверхности зарядного фильтра. Эти загрязнения опадают в бункер для сбора пыли, откуда должны периодически удаляться.
    Очищенный воздух возвращается вентилятором обратно в производственное помещение.
    Очистка (регенерация) фильтров происходит в автоматическом режиме.

    Конструктивные особенности ФВУ

      • Вертикальное расположение картриджных фильтров позволяет наиболее эффективно применять автоматическую очистку импульсами сжатого воздуха и увеличивает срок их службы.
      • Удобство эксплуатации и обслуживания: замена и обслуживание фильтров-картриджей производится с лицевой стороны через дверь, закрепленную с помощью быстросъемных зажимов. Собранная пыль, краска удаляется из бункера путем отсоединения бункера от основного блока.
      • Модульность: в зависимости от необходимой производительности агрегат может состоять из одного или нескольких последовательно соединенных модулей.


Технические характеристики

Снижение платежей за негативное воздействие на окружающую среду.
При установке и эксплуатации выпускаемого нами фильтровентиляционного оборудования, выполняются требования природоохранного законодательства в части уменьшения источников выбросов в окружающую среду, что также позволяет соблюдать санитарно-гигиенические нормы в рабочей зоне.

Проектные расчеты и подбор вентиляционных систем осуществляются в строгом соответствии со специализацией Вашего предприятия, с учетом конкретных производственных задач и особенностей технологических процессов на производстве, в том числе с возможностью изготовления фильтровентиляционного оборудования по индивидуальной спецификации согласно техническому заданию.

 Обеспечение полного спектра предоставляемых услуг в лице одной организации («под ключ»). Монтаж и пуско-наладочные работы, а также гарантийное и постгарантийное обслуживание проводятся бригадой высококвалифицированных специалистов.

Поставка и монтаж нашего оборудования производится точно в срок, указанный в контракте.

Значительное снижение производственных и финансовых затрат в процессе эксплуатации фильтровентиляционного оборудования. Поставляемое нами оборудование характеризуется длительным сроком службы, высочайшим уровнем очистки воздуха, большим ресурсом фильтрующих элементов и простотой в использовании.

Получение экономического эффекта за счет энергосбережения.
В основном это связанно с уменьшением теплопотерь в производственных помещениях в зимний период за счет рециркуляции теплого воздуха, возвращённого в помещение без дополнительной подачи воздуха извне.

Модель ФВУ 9
Габаритные размеры Д х Ш х В, мм 1490 х 1400 х 2230
Масса, кг 410
Максимальная производительность, м³/ч 7500
Максимальное разрежение, Па 1550 В
Эффективность фильтрации, % 95–99,5
Фильтры зарядные, шт. 9
Площадь фильтрующей поверхности, м² 160
Давление воздуха, подаваемого к системе регенерации фильтра, МПа 0,6
Максимальная потребляемая электрическая мощность, кВт 5,5
Напряжение, Фаза/В/Гц 3/380/50

Преимущества

Снижение платежей за негативное воздействие на окружающую среду.
При установке и эксплуатации выпускаемого нами фильтровентиляционного оборудования, выполняются требования природоохранного законодательства в части уменьшения источников выбросов в окружающую среду, что также позволяет соблюдать санитарно-гигиенические нормы в рабочей зоне.

Проектные расчеты и подбор вентиляционных систем осуществляются в строгом соответствии со специализацией Вашего предприятия, с учетом конкретных производственных задач и особенностей технологических процессов на производстве, в том числе с возможностью изготовления фильтровентиляционного оборудования по индивидуальной спецификации согласно техническому заданию.

 Обеспечение полного спектра предоставляемых услуг в лице одной организации («под ключ»). Монтаж и пуско-наладочные работы, а также гарантийное и постгарантийное обслуживание проводятся бригадой высококвалифицированных специалистов.

Поставка и монтаж нашего оборудования производится точно в срок, указанный в контракте.

Значительное снижение производственных и финансовых затрат в процессе эксплуатации фильтровентиляционного оборудования. Поставляемое нами оборудование характеризуется длительным сроком службы, высочайшим уровнем очистки воздуха, большим ресурсом фильтрующих элементов и простотой в использовании.

Получение экономического эффекта за счет энергосбережения.
В основном это связанно с уменьшением теплопотерь в производственных помещениях в зимний период за счет рециркуляции теплого воздуха, возвращённого в помещение без дополнительной подачи воздуха извне.
